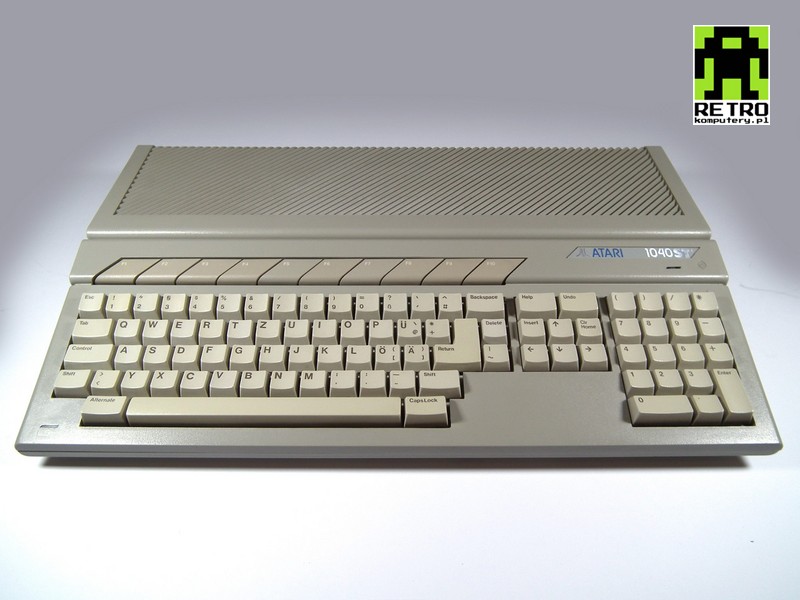

DSCF2022

Modele serii ST zapowiadane były jako pogromcy komputerów Amiga. Niestety błędna polityka marketingowa i dość trudny okres na rynku w tamtym czasie spowodowały, że rodzina komputerów ST nie zdobyła znaczącej popularności

Model 1040 STE jest rozszerzoną wersją modelów ST. Posiada dodatkowy wbudowany procesor obrazu Blitter, który przejmuje część zadań głównego procesora graficznego i zwiększa szybkość tworzenia grafiki na ekranie. Komputery te były z powodzeniem wykorzystywane jako tanie rozwiązanie do prac DTP.

W obudowie komputera zamknięto elektronikę wraz z zasilaczem i stacją dyskietek. Takie rozwiązanie wyeliminowało dodatkowe kable leżące na stole, a sam zasilacz zaprojektowano z odpowiednim zapasem mocy co uniemożliwiło jego przegrzewanie. Napięcia jakie generuje zasilacz to 5V/3A oraz 12V/0,9A. Natomiast zasilenie interfejsu RS232 napięciem -12V/30mA umożliwia przetwornica umieszczona na płycie głównej.
Komputer jest wyposażony w dwugłowicową stację dyskietek firmy SONY 3,5” DD dla dyskietek o pojemności 720 KB z możliwością formatowania dyskietek do pojemności 926 KB. Powstała także spora ilość modeli zewnętrznych stacji dla tego komputera.

Dedykowanym kolorowym monitorem jest model Atari SC 1224, jednakże komputer posiada także wbudowany modulator umożliwiający podłączenie do telewizora pracującego w standardzie PAL.
Grafika komputera umożliwia pracę w trzech trybach rozdzielczości: niskiej 320 x 200 i 16 kolorów, średniej 640 x 200 i 4 kolorów oraz wysokiej 640 x 400 w trybie monochromatycznym. Komputer sam po podłączeniu monitora sam rozpoznaje tryby rozdzielczości.

Jeśli chodzi o dźwięk to możliwości STE nie są imponujące w porównaniu chodź by do Amigi 500. Zainstalowany generator Yamaha 2149F może generować dźwięk stereofoniczny w zakresie od 30 Hz do125 KHz.

STE został wyposażony w 1024 KB pamięci RAM z możliwością rozszerzenia do 4096 KB na złączu typu SIMM. W pamięć ROM o pojemności 192 KB został zapisany system operacyjny TOS i GEM.
System porozumiewa się z użytkownikiem za pomocą dość prostego i intuicyjnego interfejsu graficznego GEM (Graphics Environment Manager), który obsługiwany firmową myszką STM1 daję dużą wygodę obsługi systemu.

Metryka:

Komputer:  Atari 1040 STE
Lata produkcji:  1989 - 1993
System operacyjny:  TOS/GEM
Procesor:  Motorola MC68000  8 MHz
Pamieć RAM (ROM)  1024 KB (192 KB)
Grafika: 640 x 400 – mono
640 x 200 – 4 kolory
320 x 200 – 16 kolorów
Paleta 4096 kolorów, 12 bit.
Dźwięk:  Stereo 3 niezależne kanały
Klawiatura:  QWERTY z klawiszami numerycznymi
Stacja dysków:  Dwugłowicowy napęd Sony 3,5” 720KB
Magnetofon:
Zasilanie:  Wbudowany 5V/3A, 12V/0,9A
 Pobór mocy 95 W
Interfejsy:  RS232, Centronics, DMA o przepustowości  10 Mbitów/s służące do podłączenia twardego dysku, wyście dźwięku stereo 2x cinch, wyjście na monitor RGB i mono, wyjście HF do telewizora (4 kanał), złącze na dodatkowy napęd dyskietek, MIDI, cartridge max. 128 KB, porty joysticków 6 szt., port myszy
